Что такое SEG, или как работают тканевые стенды

Первая часть статьи о системах SEG, опубликованная в «Наружке» 08/2026, была посвящена истории появления системы и общим принципам подготовки тканевых изображений для нее. Во второй части предполагается обсудить технические и конструктивные особенности систем, возможность их использования в разных сферах рекламной, выставочной и декоративно-интерьерной отраслей.

ТРЕТИЙ ЗАКОН НЬЮТОНА В СИСТЕМАХ SEG

Для логичного перехода от ткани к несущей конструкции разберемся в физических принципах, связывающих ткань и раму SEG. Сила, с которой ткань действует на раму, в статической неподвижной системе равна по модулю силе, с которой рама действует на ткань, но направлена противоположно. Рама растягивает ткань, заставляя ее немного удлиняться и разглаживаться, её задача — добиться ровной плоскости без каких-либо складок и морщин. Ткань, в свою очередь, с той же силой действует на раму, заставляя ее прогибаться. Чем выше натяжение ткани и нагрузка на раму, тем сильнее прогиб. Чем длиннее сторона рамы, тем больше прогиб в середине стороны. Так происходит искажение формы рамы, она становится не квадратной. Исходя из механической теории, называемой сопроматом, каждая сторона рамы является балкой с опертыми концами (не защемленными, так как при прогибе балки ее концы могут сближаться). Под действием силы натяжения ткани такая балка изгибается и принимает форму кубической параболы.

Получается, что расстояние между противоположными сторонами по центрам сторон будет меньше, чем ближе к углам. Если полотно будет иметь строго квадратную форму, то по краям оно будет натянуто, а ближе к серединам — нет. Соответственно образуются складки по серединам сторон, параллельные сторонам, и по углам рамы — ведущие к центру рамы.

Решение задачи монтажа идеально плоского, квадратного и ровного полотна с изображением не имеет единственно правильного решения, а может иметь множество решений, составными частями (параметрами) которых являются:

1. размеры рамы

2. толщина и прочность материала, из которого она изготовлена

3. размер и форма поперечного сечения рамы

4. наличие усилительных элементов или основы, принимающих от рамы часть нагрузки

5. механические свойства ткани (прочность, удлинение под нагрузкой)

МОДУЛЬ УПРУГОСТИ, ПЕТЛЯ ГИСТЕРЕЗИСА И НАТЯЖЕНИЕ ТКАНИ SEG

Поскольку решение задачи выбора первых четырех параметров, которому и посвящен данный текст, напрямую зависит от пятого параметра, задаваемого тканью, опишем его. Что происходит с тканью под нагрузкой, как она себя ведет? Вот, что говорит теория. Кривая, отражающая зависимость удлинения ткани от натяжения — это диаграмма растяжения ткани. Она нелинейна и обычно имеет S-образную (сигмоидальную) форму с ярко выраженным гистерезисом. Если по оси X отложить натяжение, а по оси Y — удлинение, то кривая проходит через три характерных участка:

1. Начальный участок (зона распрямления нитей):

· малое натяжение вызывает большое удлинение;

· происходит распрямление изогнутых нитей и удаление структурной «слабины» ткани;

· кривая идёт полого, модуль упругости низкий.

2. Рабочий участок (условно-линейный)

· натяжение растёт, а удлинение увеличивается медленно и пропорционально;

· нити уже распрямлены, и ткань сопротивляется растяжению.

Это зона, в которой обычно работает система SEG: здесь натяжение стабильно, а деформации предсказуемы.

3. Предразрывный участок (пластическое течение):

· дальнейший рост натяжения снова даёт резкое удлинение;

· начинаются необратимые деформации, ползучесть, затем разрыв.

Модуль упругости ткани — это характеристика её жёсткости при растяжении. Он показывает, какое напряжение нужно создать в материале, чтобы он удлинился на определённую долю (обычно на 1 %). Чем выше модуль, тем жёстче ткань: она сильнее сопротивляется растяжению и меньше удлиняется при той же нагрузке. Но ткань — не линейно-упругий материал, поэтому единого модуля упругости для ткани не существует, он меняется в зависимости от приложенной нагрузки и не вычисляется, а определяется эмпирически.

При проектировании системы важно знать, какое натяжение нужно, чтобы выбрать слабину и получить ровную поверхность. В системах SEG надо находиться во второй (линейной) зоне, чтобы обеспечивать стабильное натяжение без провисания и без перегрузки рамы.

КЛАССИФИКАЦИЯ СТЕНДОВ ПО МЕХАНИКЕ ВОСПРИЯТИЯ НАТЯЖЕНИЯ ТКАНИ

Для обычного заказчика очевидной кажется прикладная классификация стендов. Например, ему нужен выставочный стенд. Стенд должен обладать определенной площадью, иметь внутреннюю или внешнюю подсветку, зону хранения и другие функциональные. В рамках технологии SEG задача решается десятками разных способов. Как же понять, чем они отличаются? Чтобы разобраться, предлагаем перейти пока от прикладного к теоретическому рассмотрению конструкции стенда. Тканевое SEG-полотно в этом случае является натяжной мембраной, смонтированной на каркас. А главным вопросом при проектировании системы с мембраной является: куда уходит натяжение ткани? какие силы компенсируют его для поддержания системы в стабильном статическом состоянии?

Натяжение SEG-ткани создаёт распределённую нагрузку, направленную внутрь контура. Каркас (рама) может сопротивляться ей шестью принципиально разными способами:

1. Изгибной жёсткостью — балка работает на изгиб.

2. Осевыми усилиями — ферма превращает изгиб в растяжение/сжатие стержней.

3. Взаимной компенсацией — две мембраны уравновешивают друг друга.

4. Самонапряжением — ткань становится частью несущей системы, работающей на сжатие.

5. Активным предварительным напряжением — механизм натягивает каркас или ткань.

6. Внешним основанием — нагрузка передаётся на стену, тросы или балласт.

По этому признаку выделяются шесть классов каркасов.

Класс I. Балочные каркасы (рамы)

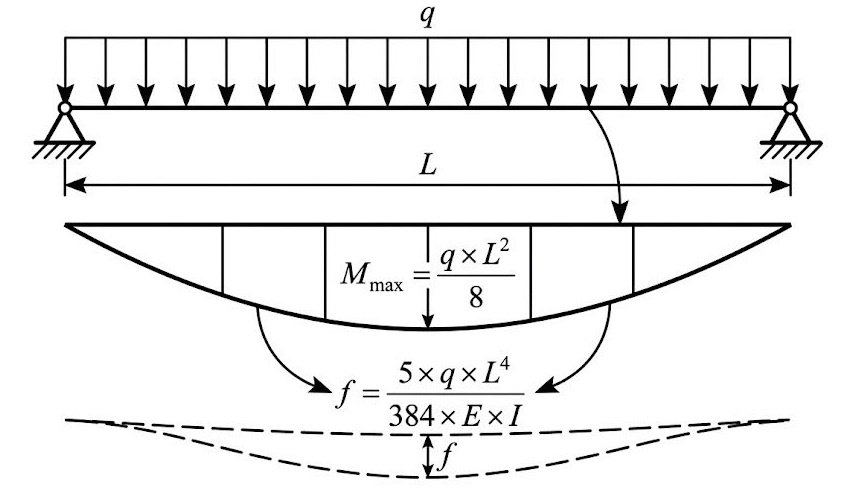

Принцип: Замкнутый контур из профилей сопротивляется натяжению за счёт собственной изгибной жёсткости. Чем больше пролёт, тем массивнее должен быть профиль — отсюда характерная черта: либо короткие стороны, либо глубокое сечение.

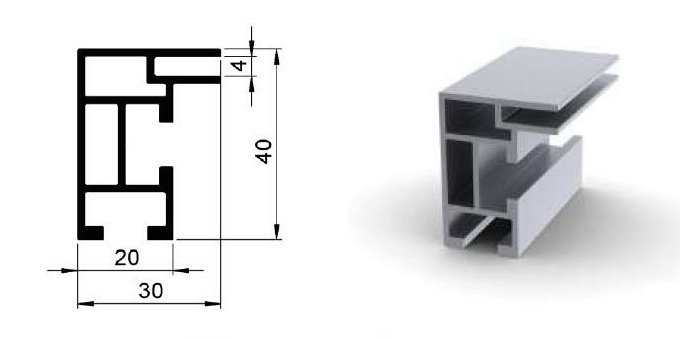

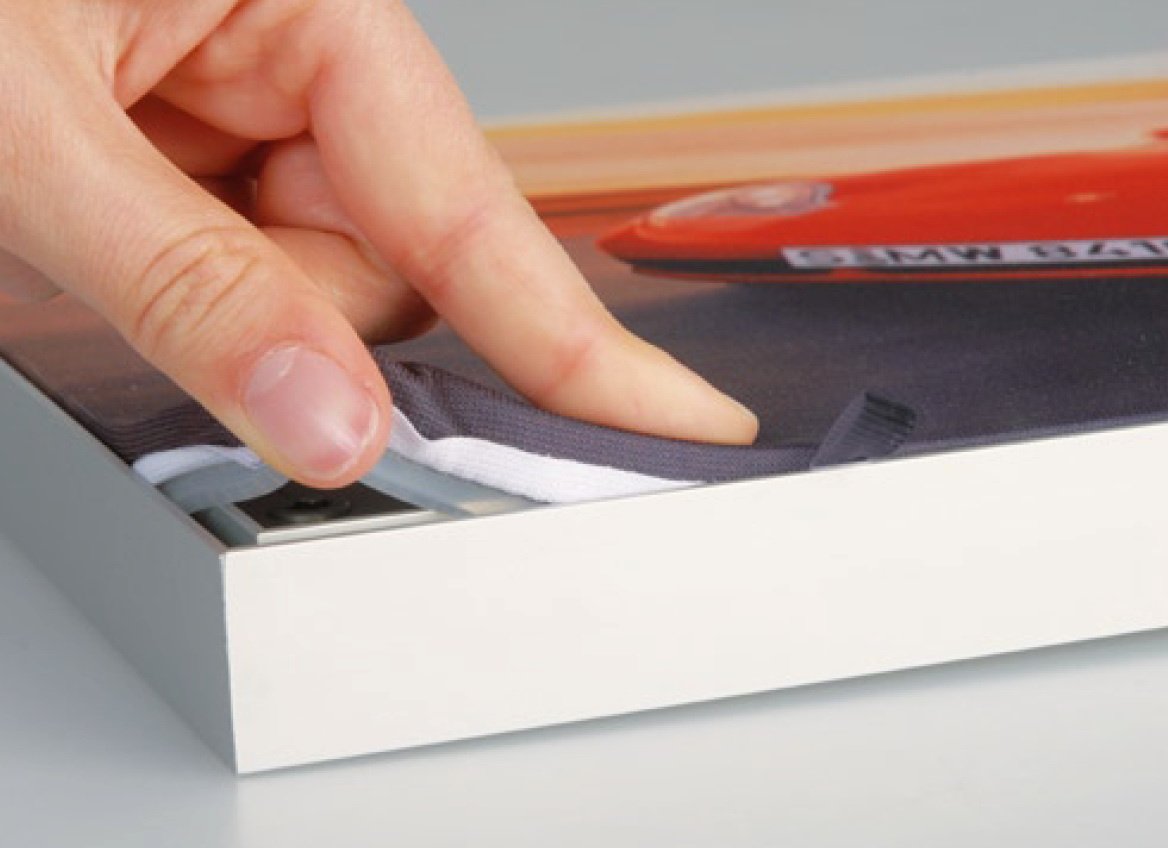

Внутреннее устройство: Экструдированный алюминиевый профиль с SEG-пазом по внутреннему или наружному периметру. Внутри профиля — рёбра жёсткости. Узлы — угловые соединения разнообразной конструкции.

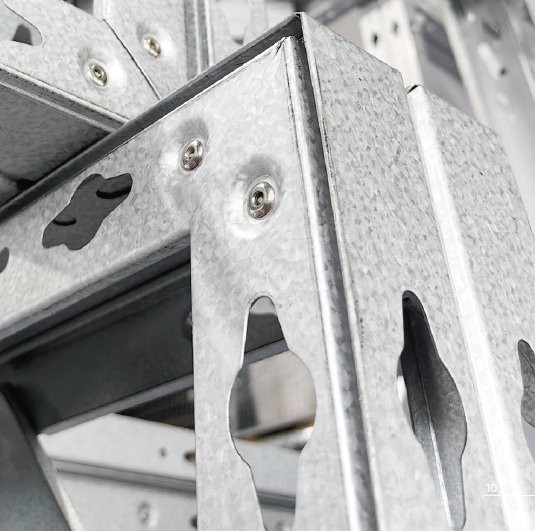

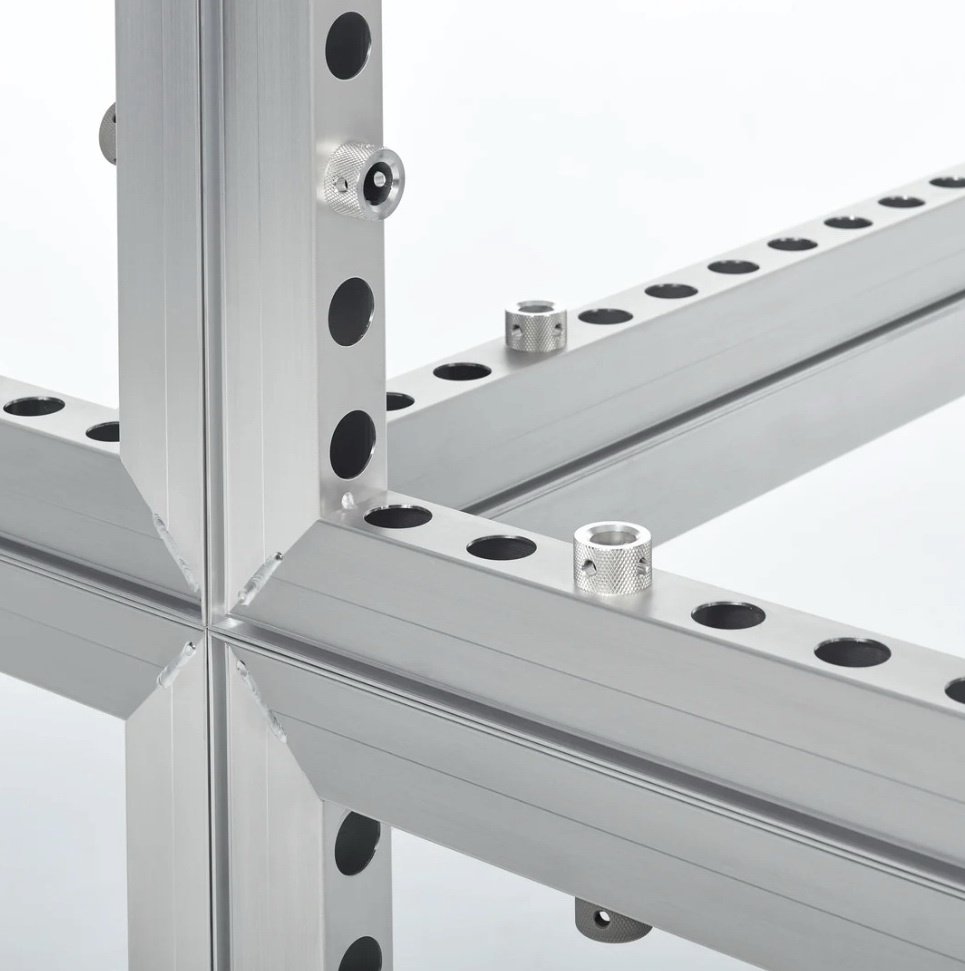

I-A. Цельносварные или клепанные рамы. Наиболее жёсткие, но неразборные. Применяются в профессиональных системах для строительства выставочных стендов (включая двухэтажные), например: beMatrix b62 (Бельгия), Aluvision (Бельгия), SEGsystems MODify (США), MagiCube (Китай). Широкий усиленный профиль 60–70 мм с матрицей отверстий, SEG-канал встроен в каждое ребро, соединение рам обычно на болтах большого диаметра.

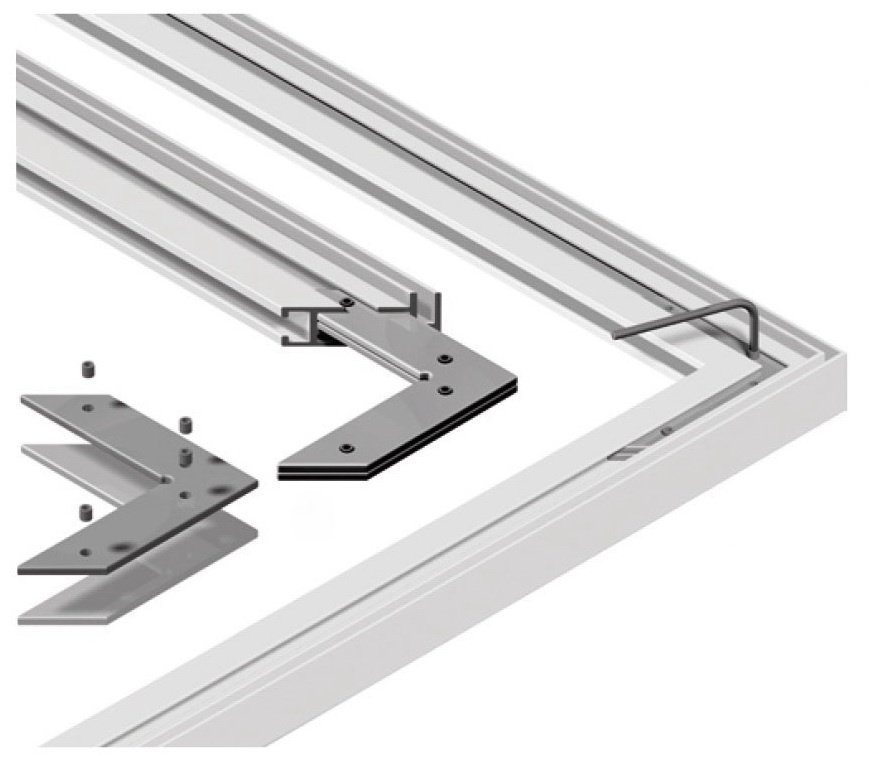

I-B. Модульные сборные рамы на инструментальных соединителях. Применяются в оформлении торговых площадей, офисов, общественных пространств для длительной установки. Примеры: Matrix Frame (Нидерланды), Foga Systems (Швеция), Octawall 40 (Германия), Aotroth Exhibition (Китай). При сборке требуется инструмент и монтажники. Как правило, такие рамы имеют ширину до 2–3м, высоту — до 2–2,5м.

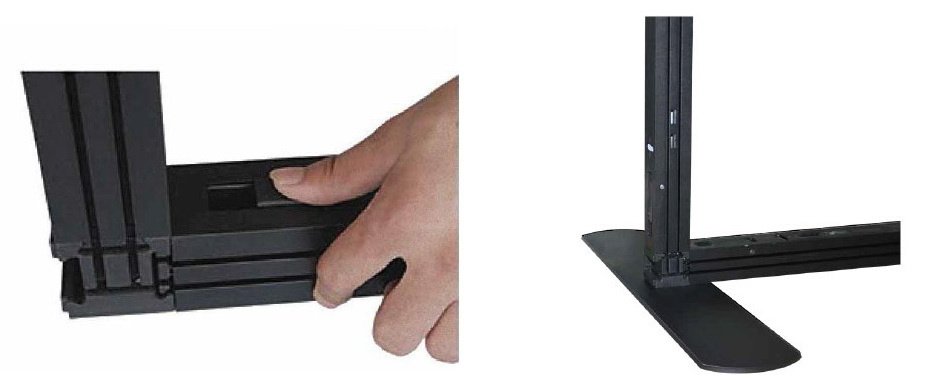

I-C. Модульные сборные рамы, сборка без инструмента. Легко собираются и разбираются, имеют специальные кофры и сумки для транспортировки. Обычно их относят к категории мобильных стендов и мобильных трансформируемых застроек. Примеры: MaxWell Frame (Luban2) от BannerMate (Китай), SEGframe (Китай), SEGPRO (Китай), DH FoldableStand (Китай), TFframe от HawkDisplay (Китай). В зависимости от размера профиля стенды могут иметь размер 1–2–3м шириной, 2–2,5м высотой, и соединяться вместе. Для нестандартной комплексной застройки выставочной площади может использовать ExpoFrame SEG (Англия), который также собирается без инструментов, но имеет произвольный размер деталей, и, соответственно, получаемой застройки.

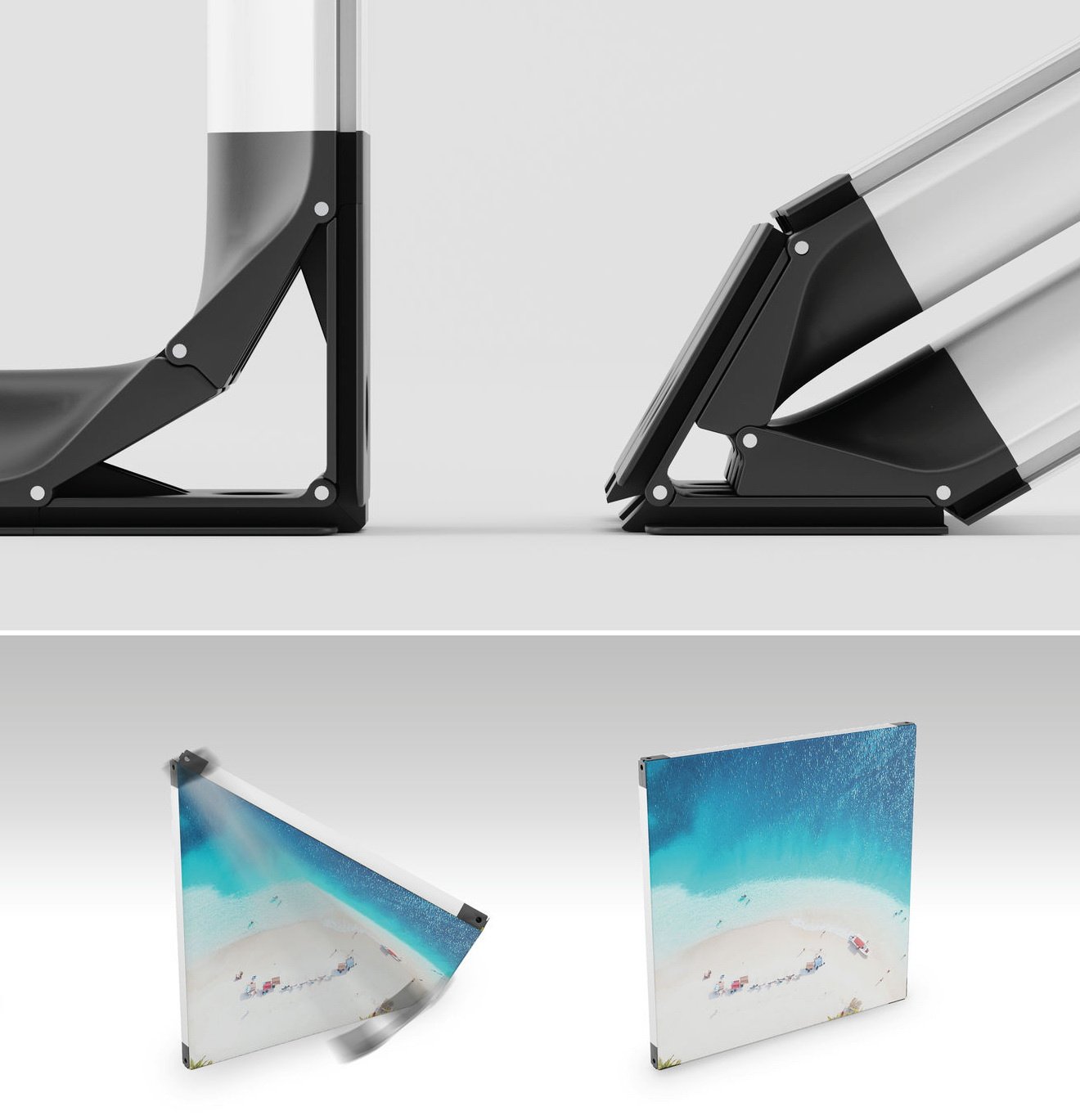

I-D. Модульные складные рамы, сборка без инструмента. Профили каркаса соединяются между собой на петлях, что позволяет раме складываться без разъединения сторон. Жесткость стенда обеспечивается центральной распоркой и натяжением ткани. Примеры: SEGframe Mega (Китай), FastFrame от UltimaDisplay (Англия), Flextile от Spennare (Швеция). Отдельно стоящие стенды имеют ширину 100, 120, 150см, высоту 2–2,5м. Могут составляться вместе для образования единой поверхности (но ткань натягивается отдельно на каждую раму).

Класс II. Ферменные каркасы

Принцип: Нагрузка от мембраны (ткани) передаётся не на изгиб, а на осевые усилия в раскосах фермы. Это в разы эффективнее изгибной балки: материал работает на растяжение-сжатие, а не на изгиб, поэтому пролёты достигают 5–10 м и более, при умеренном весе.

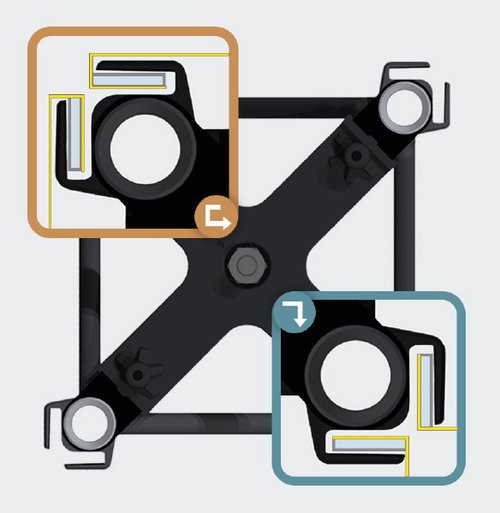

Внутреннее устройство: Пространственная или плоская решётка из труб, соединённых узловыми элементами (хабы, кроссплаты, сферы). SEG-паз либо нарезан в самих трубах, либо образован накладными профилями.

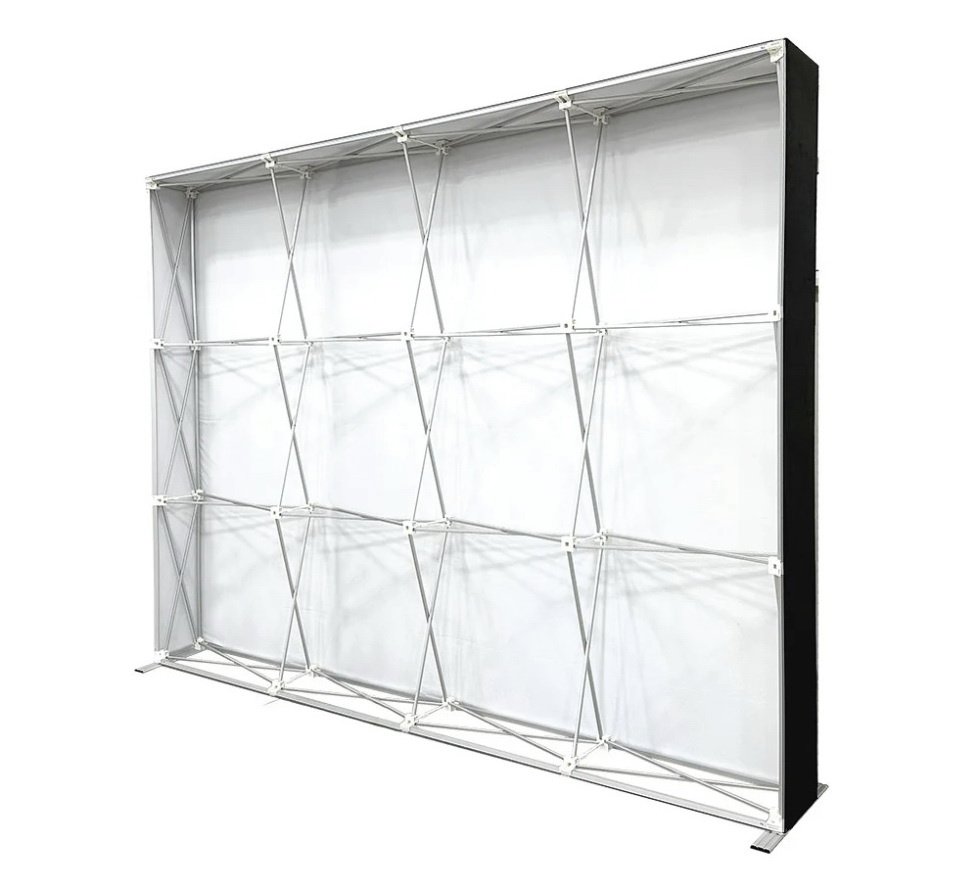

II-A. Зонтичные раскладные решётки (Pop-Up). Складная решётка типа «гармошка» или «зонтик», которая в развёрнутом положении работает как ферма. Примеры: SEGwall (Китай), SEG Pop-Up (Китай). По периметру на решетку крепится профиль с SEG-пазом, позволяющий монтировать ткань по всем четырем сторонам решетки. Глубина решетки (обычно 33 см) позволяет устанавливать внутреннюю LED-подсветку торцевого или занавесочного типа, превращая стенды в лайтбоксы. Это самый массовый вид SEG-стендов, так как легко собирается любым человеком без инструментов за несколько минут.

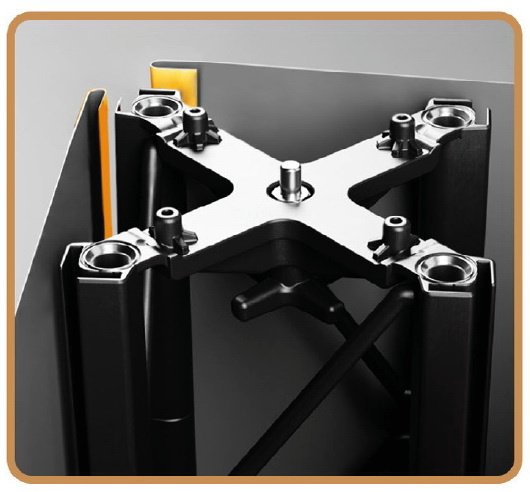

II-B. Пространственные фермы. Классические сценические фермы («truss»), адаптированные под SEG. Примеры: SEG Folding Truss от HawkDisplay (Китай), X-15 SEG System от X-Module (Дания), IdealTruss X15-SEG (Испания).

II-C. Плоские решётки с раскосами. Упрощённая ферма в одной плоскости, применяется в настенных медиа-стенах. Пример: ExpoFrame SEG (Англия).

Ключевая особенность. У раскладных решёток натяжение ткани выполняет стабилизирующую функцию: именно мембрана превращает шарнирно-рычажную схему в геометрически неизменяемую систему. Без ткани каркас подвижен, с тканью — становится жёстким.

Класс III. Уравновешенные (двусторонние) каркасы

Принцип: Две SEG-мембраны натянуты навстречу друг другу в одной плоскости (что бывает редко, только при монтаже огромных полотнищ), или в двух параллельных плоскостях в одном направлении (двухсторонний стенд лайтбокс). В первом случае натяжения компенсируются, и каркас перестаёт быть «балкой на изгиб». Во втором случае компенсируются лишь моменты вращения, которые создают две мембраны.

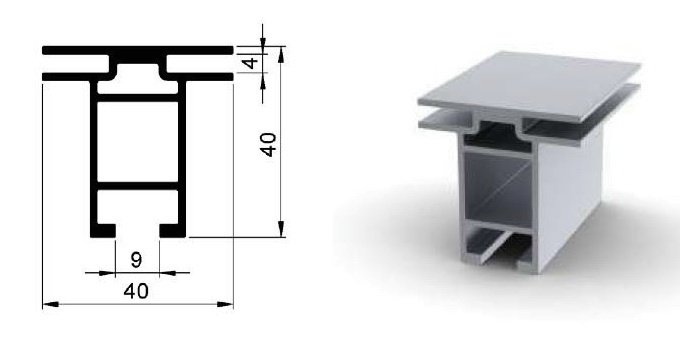

Внутреннее устройство: Профиль с двумя SEG-пазами на противоположных сторонах, часто — с внутренней полостью для LED-ленты или мощных узконаправленных LED-светильников.

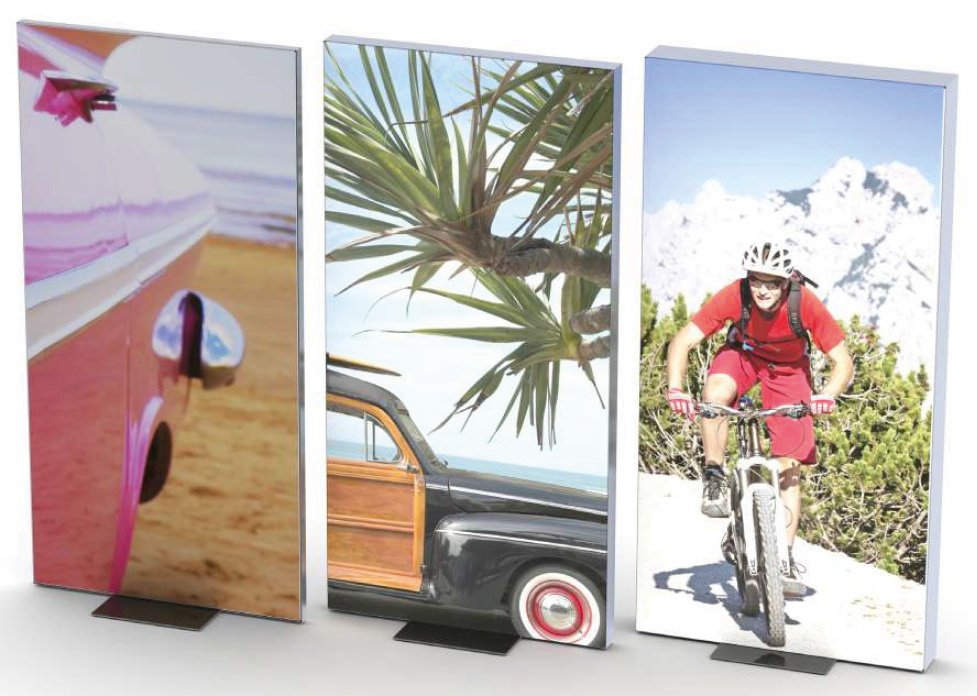

III-A. Симметричные двусторонние. Равное натяжение с обеих сторон, каркас разгружен. Примеры двусторонних SEG-лайтбоксов: SEGO (Китай), SEGPRO (Китай), Pixlib GO (Германия), BIG LEDUP (Австрия).

III-B. Асимметричные. Стенды с разным натяжением или графикой разной площади; требует усиленного каркаса.

III-C. Гибридные. С одной стороны SEG, с другой — жёсткая панель или монитор. Пример: Octawall 40 (Германия).

Класс IV. Мембранно-стабилизированные (самонапряжённые) каркасы

Принцип: Ткань не просто натянута на каркас — она является его несущим элементом. Каркас представляет собой систему стержней, которая без мембраны не имеет устойчивой формы, а с мембраной превращается в жёсткую пространственную конструкцию.

Внутреннее устройство: Лёгкие стержни (или трубки), соединённые шарнирно, с предварительно напряжённой мембраной, работающей на растяжение. Стержни (трубки) — на сжатие.

— IV-A. Спицевые конструкции. Радиальные стержни, стянутые круговой мембраной (аналогия с зонтом). Пример: ShowFlex от MarkBric (Швеция).

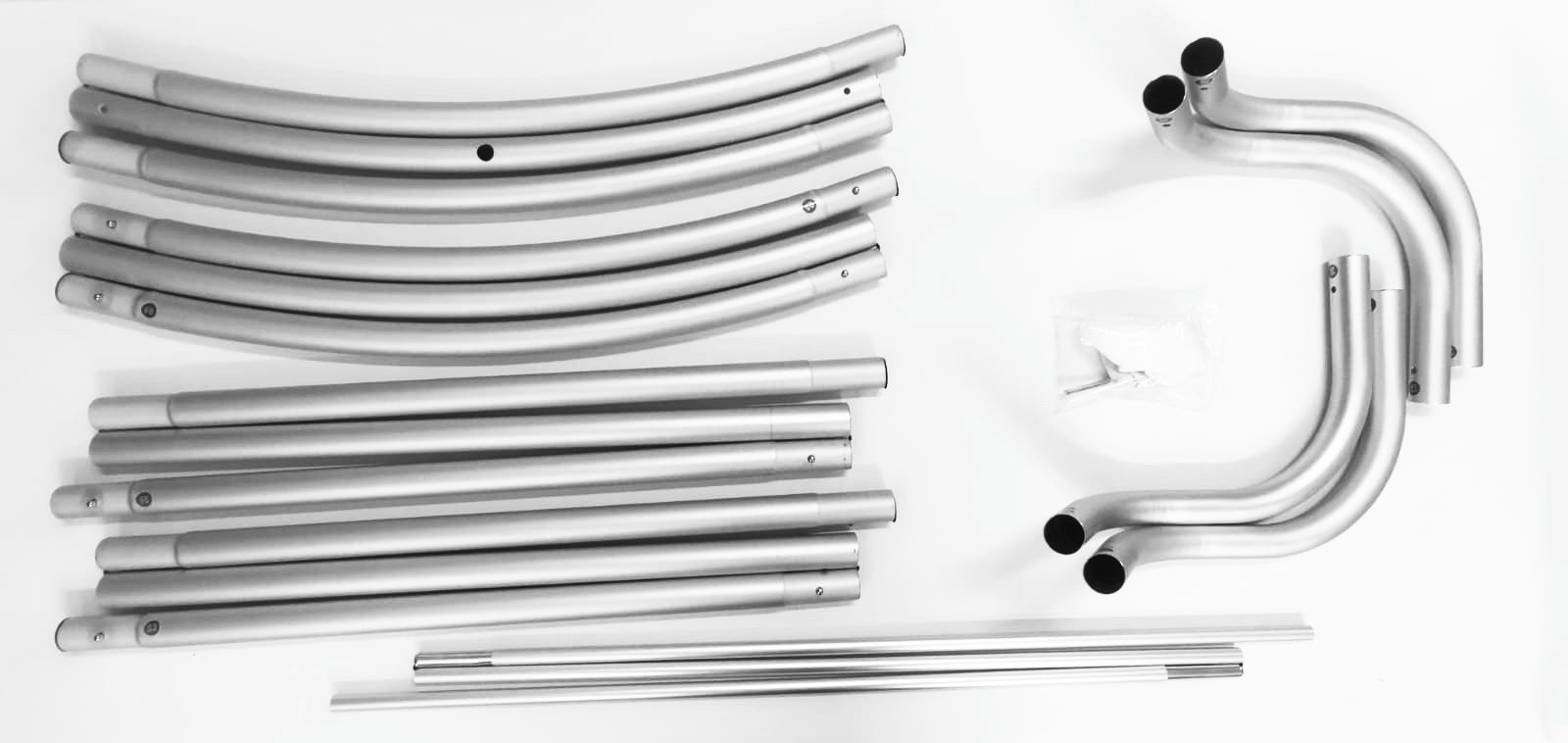

— IV-B. Арочно-мембранные. Изогнутые стержни (трубки), стабилизированные натяжной тканью.

Пример: Easy Tube (Китай), GrandFabric от Expand (Швеция).

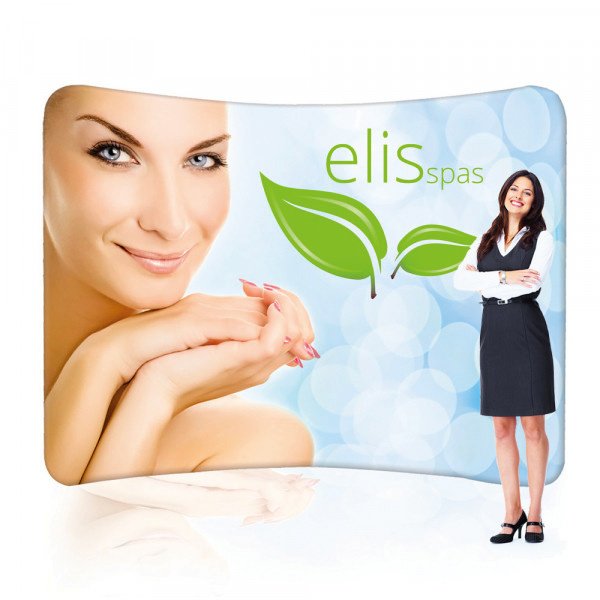

Эти стенды обычно используют тканевое полотно в форме «pillow case», или наволочки, то есть двухстороннего чехла с закругленными углами, изготовленного из эластичной ткани типа «стретч».

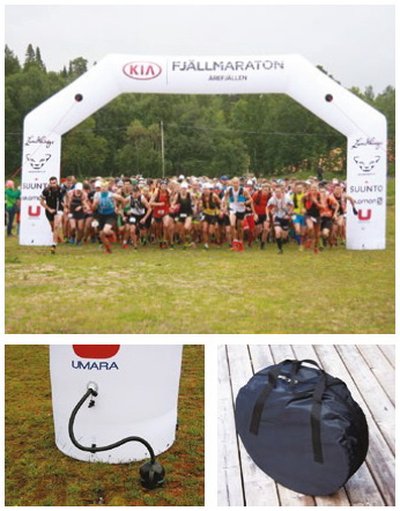

— IV-C. Пневматические. Внутреннее давление воздуха в сочетании с натяжной оболочкой. Пример: AirSeal от Spennare (Швеция).

Это наименее распространённый, но перспективный класс тканевых стендов. Он не применяется в сочетании с SEG-креплением, особенность данного класса — использование эластичной ткани и непрямоугольных каркасов. Примеры способов крепления ткани: прочный шнур или упругий стержень в кармане по периметру, монтаж на велкроскотч, установка в виде чехла на молнии, поклейка. Такие стенды дают максимальную площадь изображения на единицу веса. Основная сложность — точный расчёт предварительного натяжения ткани, другими словами — размера изображения.

Класс V. Каркасы с механизмом активного натяжения

Принцип: Каркас оснащён механизмом, который после сборки принудительно создаёт предварительное натяжение: раздвигает контур, подтягивает ткань или сжимает профиль. Это позволяет компенсировать люфты сборки, температурные деформации и растяжение ткани во времени.

Внутреннее устройство: Профиль содержит подвижный элемент (винт, эксцентрик, клин, пружину), воздействующий на SEG-паз или на соседний профиль.

V-A. Винтовые натяжители. Наиболее точная регулировка, применяется в крупноформатных лайтбоксах и выставочных системах (не SEG).

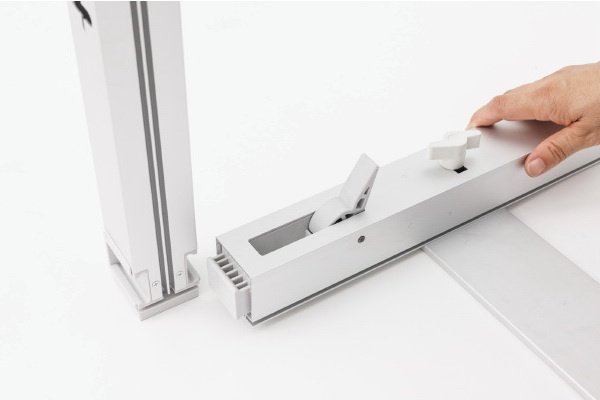

V-B. Эксцентриковые натяжители. Быстрая фиксация поворотом рычага. Применяется в разборных выставочных стендах (не SEG).

V-C. Пружинные натяжители. Автоматическая компенсация растяжения ткани; применяется в портативных дисплеях (не SEG).

Класс VI. Каркасы на внешнем основании

Принцип: Собственно несущего каркаса нет — натяжение воспринимает внешняя поверхность: стена, тросовая система или балласт.

Внутреннее устройство: Профиль каркаса привинчен к стене, натянутым тросам или балластному противовесу.

— VI-A. Настенные. Тонкий SEG-профиль привинчен к стене. Наиболее простая конструкция с SEG-профилем. Можно реализовать монтаж изображения почти неограниченного размера.

— VI-B. Магнитные. Ткань с магнитной лентой по периметру крепится к металлической стене или полосе по периметру. Натяжение распределено как сдвиг по поверхности (не SEG).

— VI-C. Тросовые. Ткань натягивается между тросами или тросовыми рамами. Применяется в интерьерах атриумов и крупных общественных пространствах. Отличное решение для монтажа ткани на высоте, при отсутствии в данном месте стены или невозможностью крепления к ней.

— VI-D. Самоклеящиеся. Для временного оформления (не SEG).

Подклассы, помеченные «не SEG», используют другие системы крепления. Приведены в статье для полноты картины.

ПРИКЛАДНАЯ КЛАССИФИКАЦИЯ ТКАНЕВЫХ СТЕНДОВ

Выше мы классифицировали стенды по их конструктивным особенностям натяжения ткани. То есть, ответили на вопрос: «Как это держится?». Теперь ответим на уже упомянутые более естественные для заказчика вопросы «Что можно из этого сделать? Как это использовать для моих задач?» Вот, как видится список рекламно-оформительских задач, которые призваны решать SEG-системы.

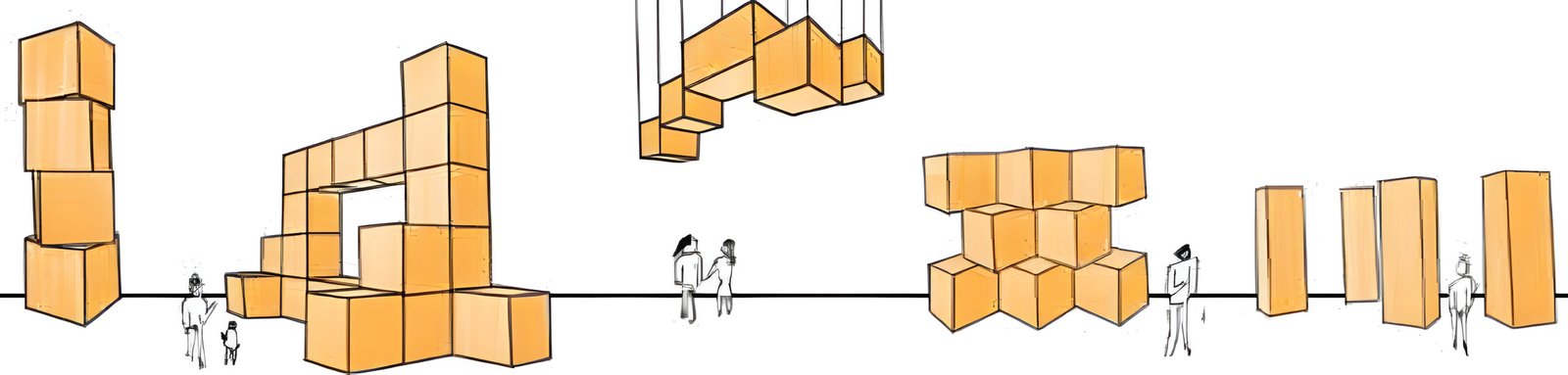

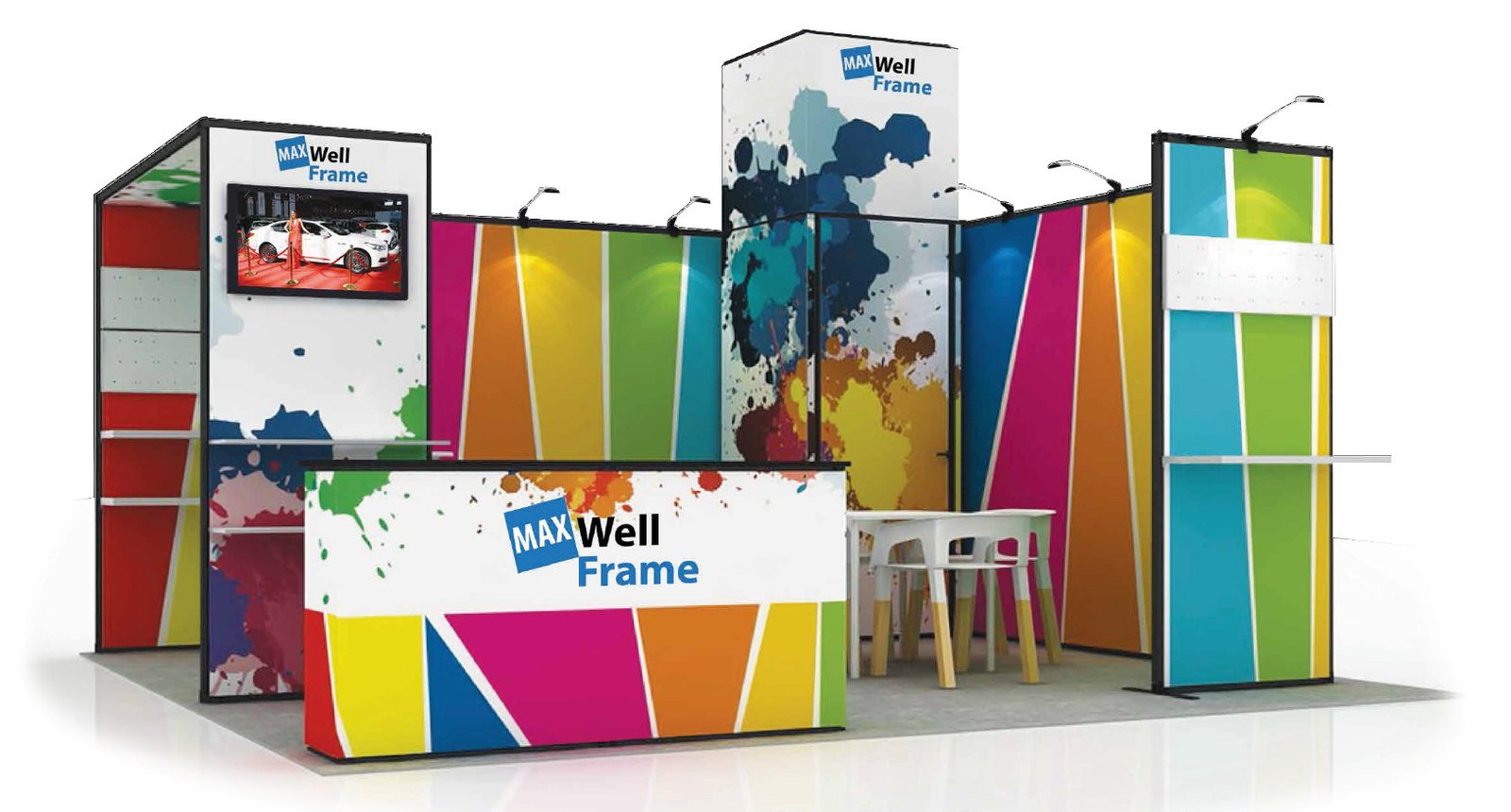

1. Застройка капитальных выставочных стендов, фризы, кубы

Для больших и высоконагруженных стендов, включая двухэтажные, используются системы из рам заводской сборки (сварные или клепанные). Долговечность и прочность позволяет использовать на десятках и даже сотнях выставок без потери качества. Для подвесных элементов (фризы, кубы) можно применить ExpoFrame SEG, позволяющий задать произвольный размер изделию, и сочетающий простоту и удобство сборки с высокой надежностью.

2. Оформление выставочных стендов быстросборными конструкциями

Здесь выбор чрезвычайно широк. Надо определиться, кто будет производить монтаж и демонтаж стенда. Если нанимается бригада профессиональных монтажников, то можно выбрать стенд из пространственных ферм или рамных конструкторов профессионального использования (например, MaxWell Frame). Если планируется сборка стенда собственными силами (что существенно экономит финансовые ресурсы), то надо выбрать стенды из решеток Pop-Up (например, SEGwall), стенды из модульных рам без инструментов (например, SEGframe), или систему ExpoFrame SEG.

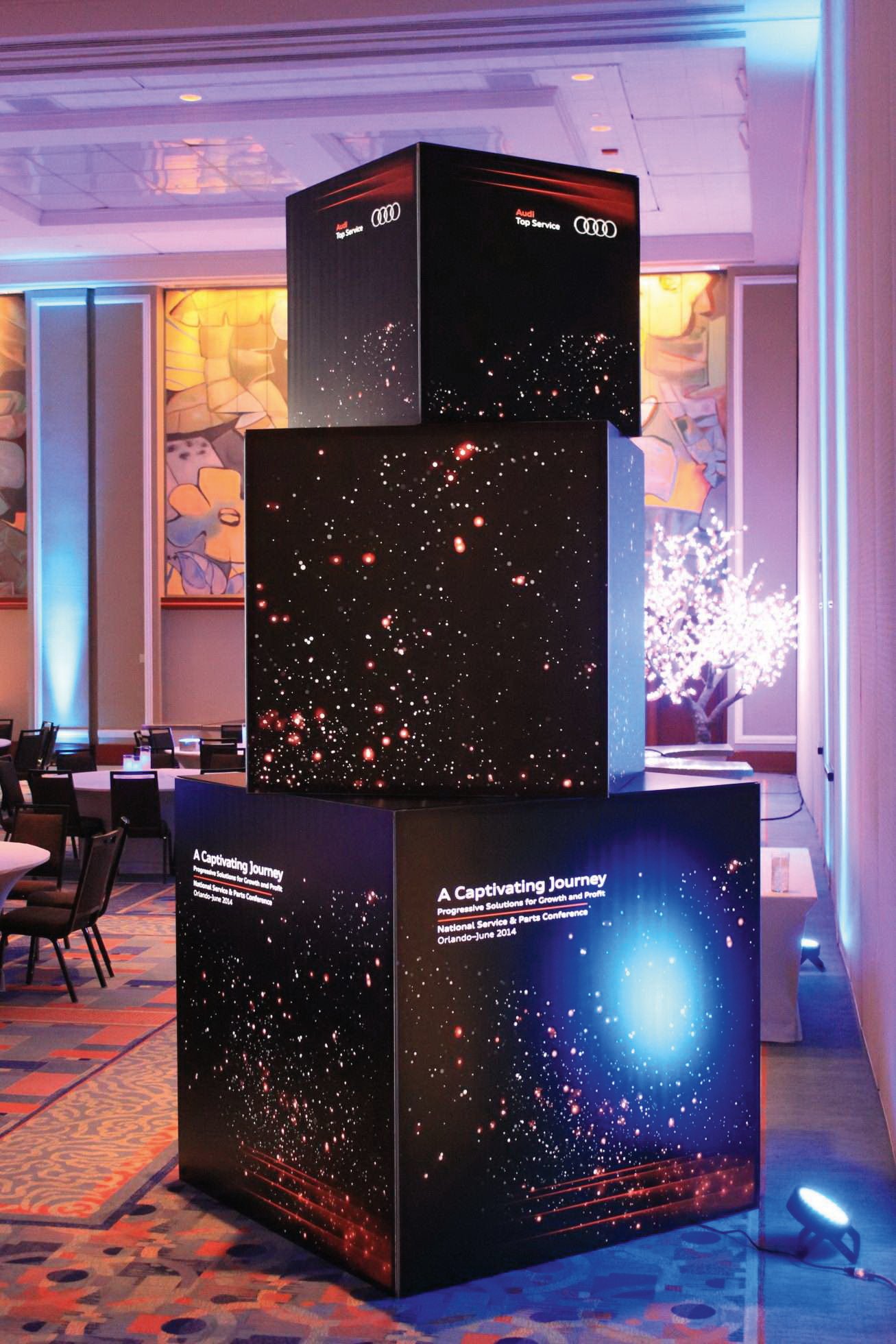

3. Оформление событий: фотозоны, пресс-волы, навигация, стеллы, сценические задники, арки

Важную роль тут играет скорость монтажа и демонтажа, так как на подготовку мероприятия обычно дается всего несколько часов. Поэтому предпочтение отдается простым и легким конструкциям: SEGwall, SEG Pop-Up, SEGframe, Easy Tube, и подобным. Для навигации можно использовать стеллы и пилоны из SEGframe Mega, лайтбоксы SEGO.

С реализацией нестандартного оформления сцены и фойе для торжественных собраний, конференций, симпозиумов, съездов лучше всего справится система ExpoFrame SEG. Во всяком случае, для реализации входной арки это лучшее решение. Задник на сцене также может быть сделан из SEGwall.

4. Оформление регистрационных групп: стойки-рецепшн, каунтеры

Приветственные группы обычно состоят из фотозоны (SEGwall, SEGframe), и мобильных каунтеров, выполненных по этой же технологии. Для реализации нестандартных задумок дизайнера можно применить ферменные конструкции или ExpoFrame SEG.

5. Мобильные магазины, Shop-in-Shop

Мобильные магазины — одни из наиболее сложных проектов. Они должны соответствовать фирменному стилю, вписываться в ограниченные размеры, легко собираться и разбираться, и в то же время быть прочными и надежными для достаточно долгой эксплуатации (не 3–5 дней, как выставочный стенд), а несколько месяцев. Обычно такие стенды делают в заводских условиях, используя металл и ДСП, сварку, резку и покраску. Только ExpoFrame SEG может быть альтернативой такой застройке. Обычные модульные системы тут не годятся.

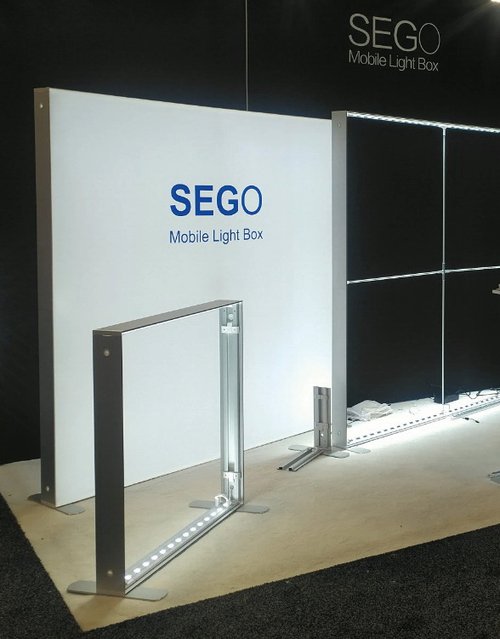

6. Оформление торговых интерьеров: лайтбоксы настенные и напольные, навигация, зонирование

Торговые интерьеры обычно оформляют надолго (месяцы или годы) и используют для этого монтажные бригады подрядчиков. Для экономии оптимальными решениями являются рамы на инструментальных соединителях. Обычно такие рамы изготавливаются по спецификациям заказчика, определенного размера для каждого магазина. Так делаются и настенные, и напольные лайтбоксы, пилоны, стеллы. Для быстрого монтажа напольных лайтбоксов можно использовать также SEGO или SEGPRO.

7. Оформление музейных экспозиций: витрины, подиумы, навигация, стеллы, кубы

Музейные экспозиции могут быть как долгосрочными (тут технологии такие же, как и в торговых интерьерах), так и краткосрочными (здесь лучше использовать мобильные решения на базе ExpoFrame SEG).

8. Оформление массовых мероприятий: большие стены, арки и ворота, уникальные объекты

Для оформления массовых мероприятий, в особенности уличных, надо использовать особо надежные, устойчивые и безопасные решения. К таким относят уличные флаги, пневматические конструкции (арки и шатры), а также прочные складные кубы и тенты, имеющие крепление к земле.

Для уникальных объектов можно рекомендовать системы ExpoFrame (в случае уличного использования — лучше с баннером, и дополнительным внутренним укреплением предварительно натянутыми тросами).

9. Оформление деловых и офисных пространств: настенные панно, лайтбоксы, навигация

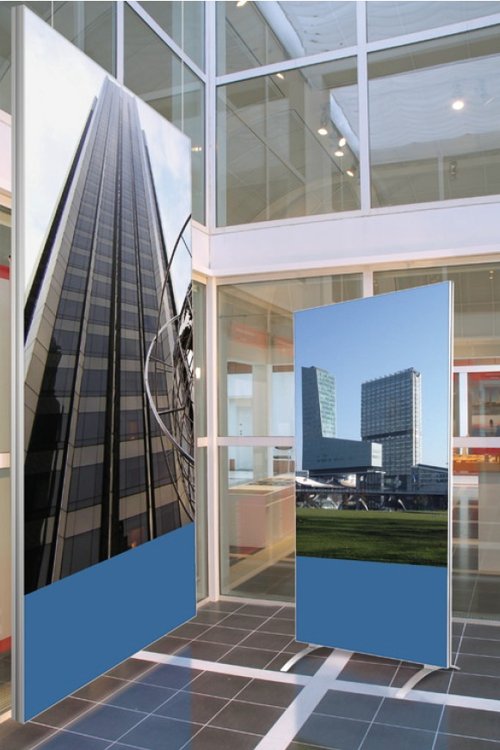

Здесь рекомендуется отдать предпочтение настенным вариантам, а при установке пилонов или стел с навигацией — компактным стендам из SEGframe.

КАК ПОЛЬЗОВАТЬСЯ КЛАССИФИКАЦИЕЙ

Мы рассмотрели два вида классификации стендов. Они описывают все конструкции по двум взаимодополняющим свойствам (подобно тому, как можно отбирать разноцветные геометрические фигуры по форме, и цвету: зеленый квадрат, желтый круг). Хочу добавить еще два небольших, но важных свойства, которые помогут нам при выборе нужного стенда.

1. Интеграция света:

— без освещения;

— внешнее спотовое освещение;

— внутренне освещение торцевыми светильниками;

— внутреннее освещение световой шторкой.

2. Тип узлового соединения:

— винтовое — максимальная прочность;

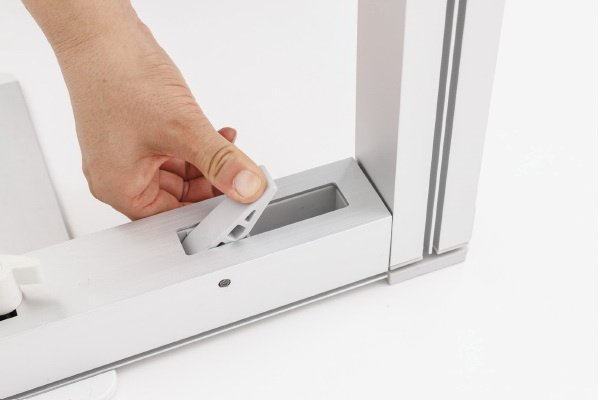

— эксцентриковое (рычажное) — высокая прочность, быстрая сборка;

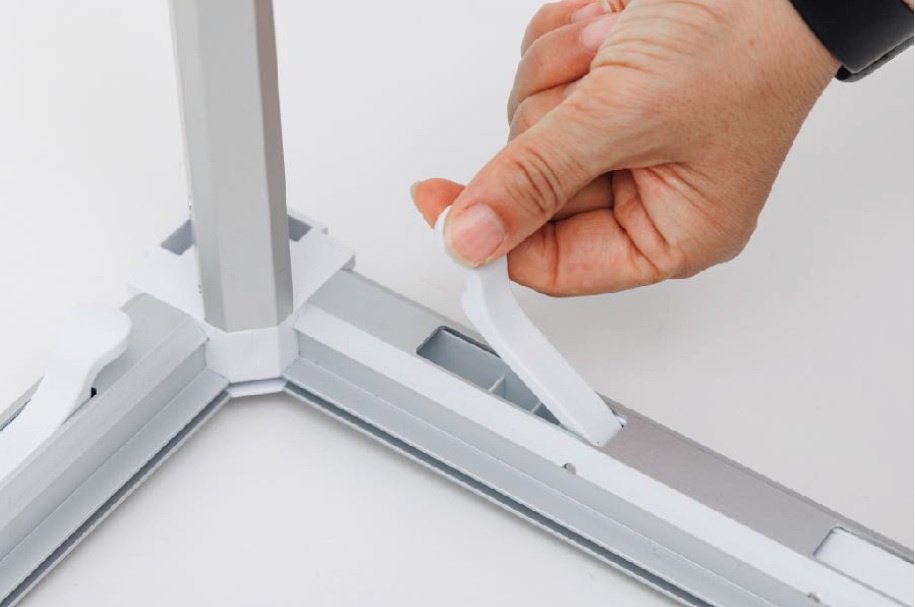

— клиновое — для легких конструкций;

— с защелкой-фиксатором — для легких конструкций;

— байонетное — прочное, быстрое.

Вот пример классификации конкретной системы:

Стенд SEGwall — Класс II-A. Зонтичные раскладные решётки (Pop-Up), ферменные каркасы. Внутренняя фиксация решетки — защелкой-фиксатором, крепление SEG-профиля — клиновое.

Возможно освещение внешнее спотовое, внутреннее торцевое или внутреннее шторкой. Применяется для быстросборных выставочных стендов, фотозон, оформления мероприятий и событий, приветственных групп.

Такое описание даёт инженерную характеристику системы и позволяет осознанно выбирать её под конкретную задачу: по ширине пролета, весу, скорости сборки, требованиям к жёсткости и бюджету. Классификация по внутреннему устройству несущего каркаса показывает, что всё многообразие SEG-систем сводится к шести инженерным принципам. Прикладные различия — стенд это или панно, куб или пилон — с конструктивной точки зрения вторичны: они лишь комбинация одного из несущих механизмов с определённой конфигурацией SEG-канала, типом подсветки и видом узла. Понимание этого позволяет заказчику осознанно конструировать SEG-систему под свои задачи и условия эксплуатации.
